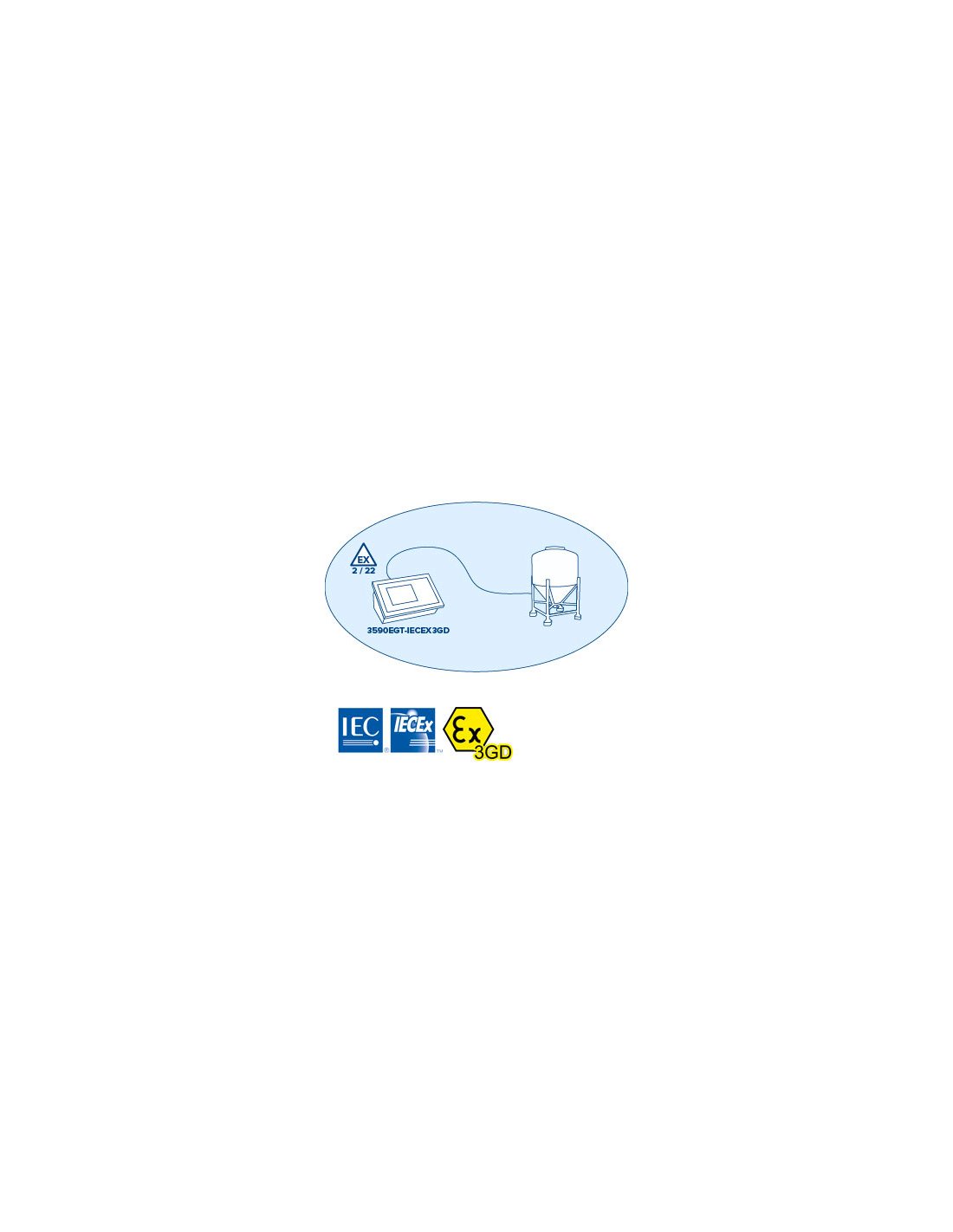

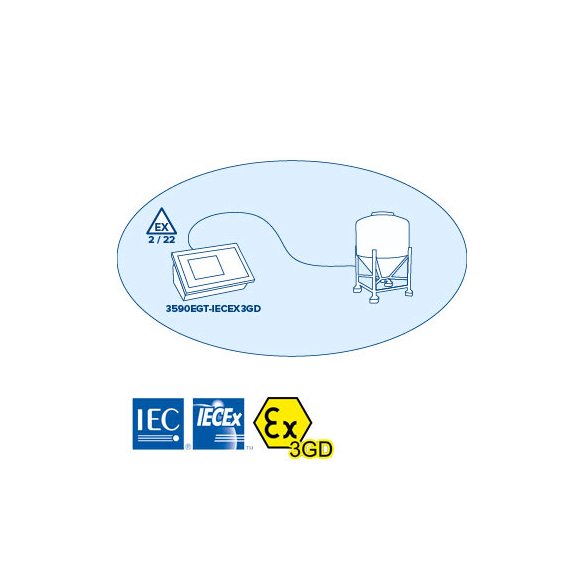

Marcatura ATEX/IECEX:
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) per gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri.
Marcatura ATEX/IECEX in versione con collegamento a sicurezza intrinseca per celle di carico:
II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) per gas.
II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) per polveri.
Indicato per applicazioni industriali evolute, è dotato di serie di 3 porte seriali, porta di comunicazione Ethernet, stampe completamente configurabili e alibi memory integrata. Omologabile CE-M (OIML R-76 / EN 45501).
NOVITÀ
- Certificazione IECEx.
- Nuovo involucro con chiusura senza viti frontali, per una facile pulizia dell’indicatore.

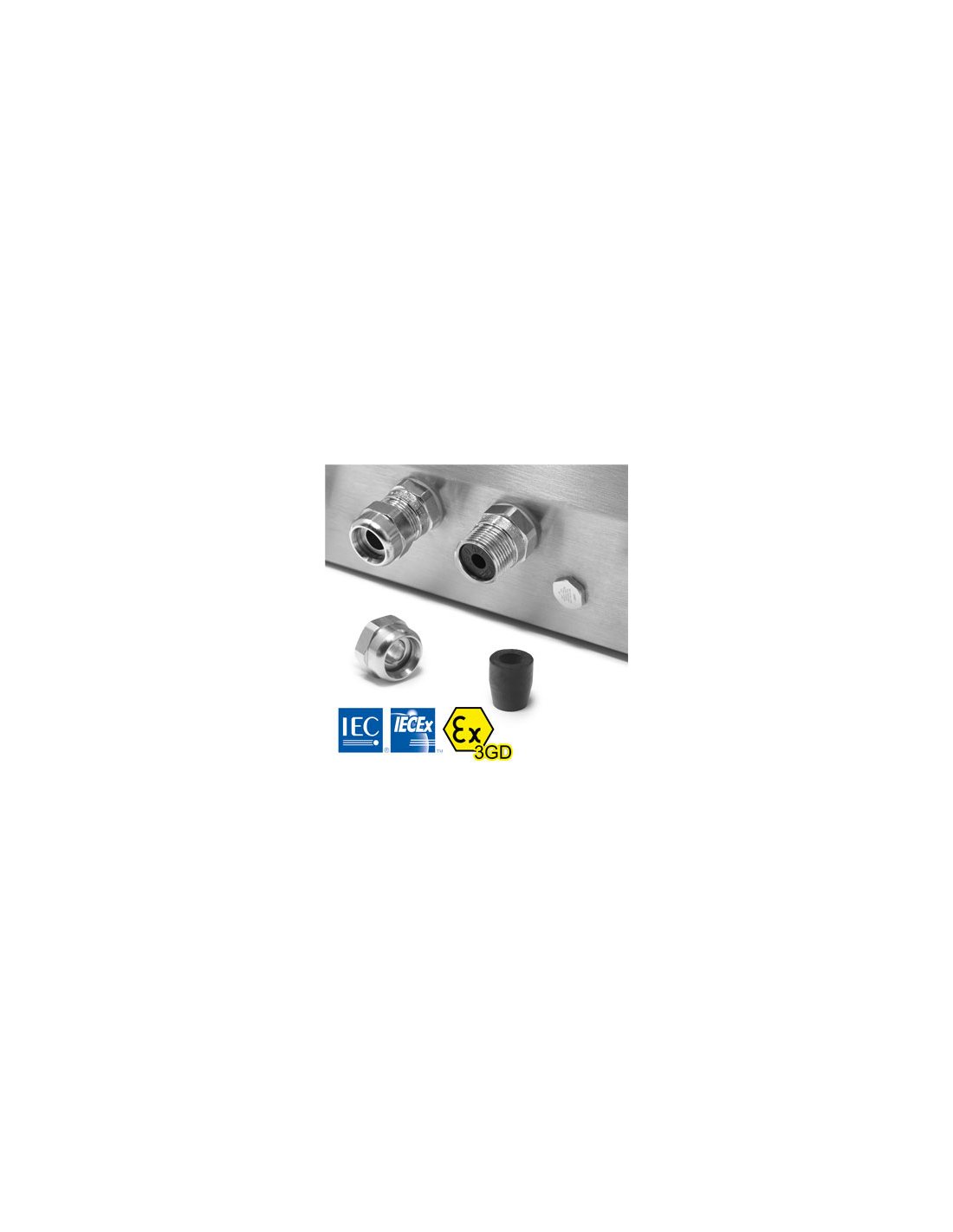

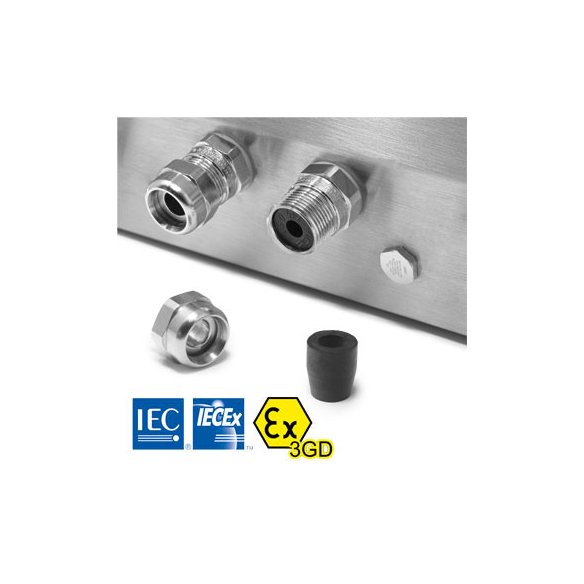

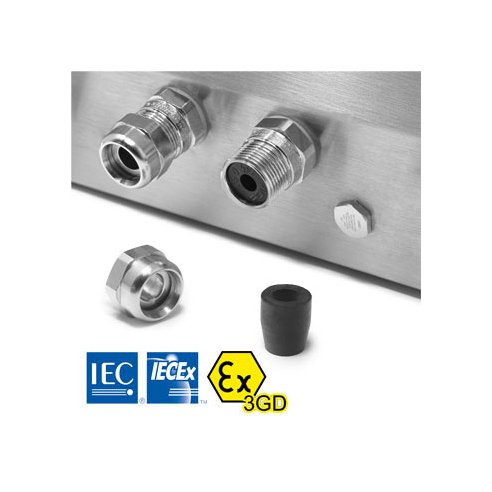

- Pressacavi PG7 e PG9 con adattatori per il passaggio di cavi da 4 a 7 mm e da 7 a 10 mm. Dotati di sistema anti-trazione che non necessita di ulteriori fissaggi esterni per i cavi, come previsto dallo schema IECEx e dalle direttive ATEX.

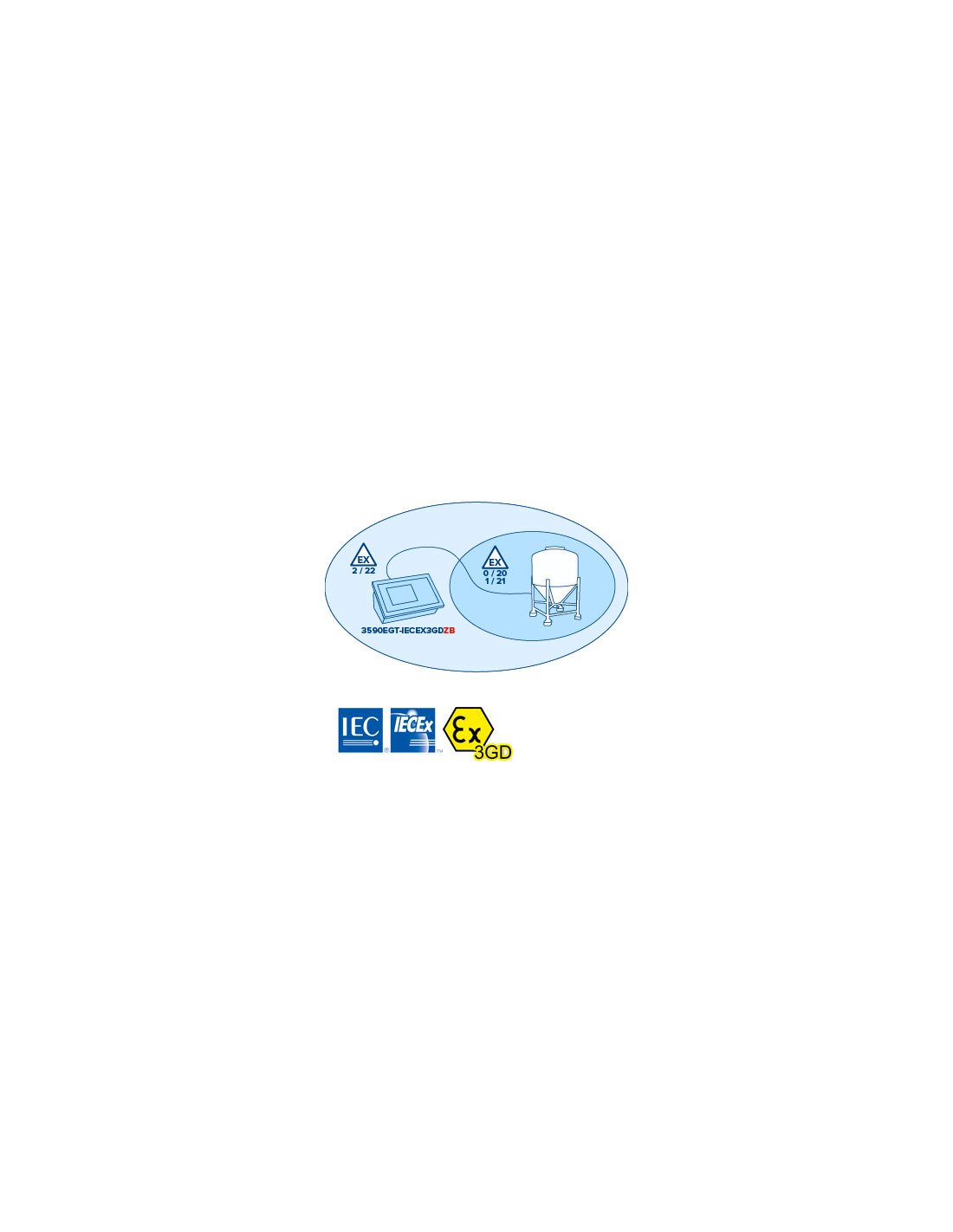

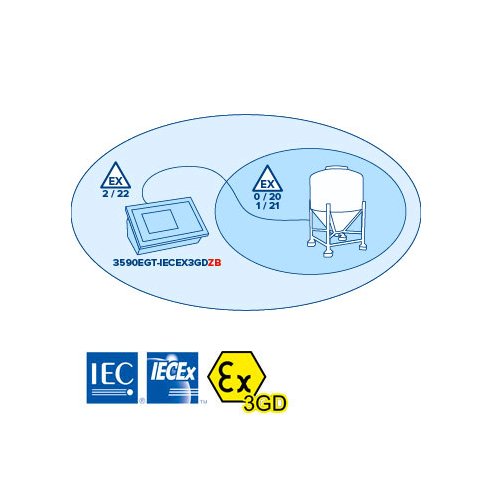

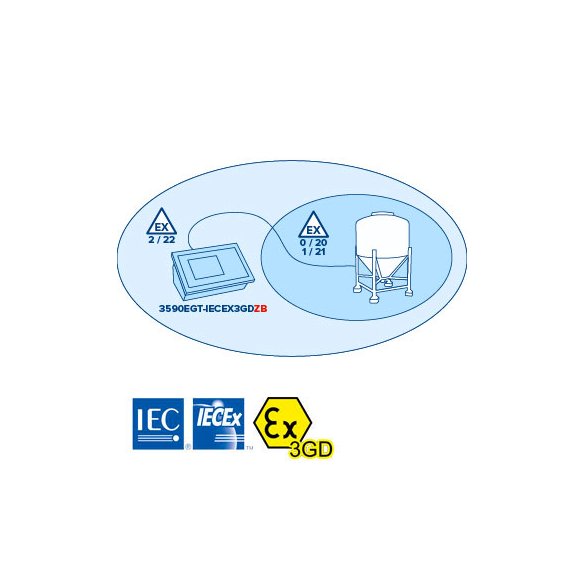

- Disponibile in versione specifica per il collegamento diretto a celle di carico installate in zona 1/21 e 0/20.
CARATTERISTICHE TECNICHE

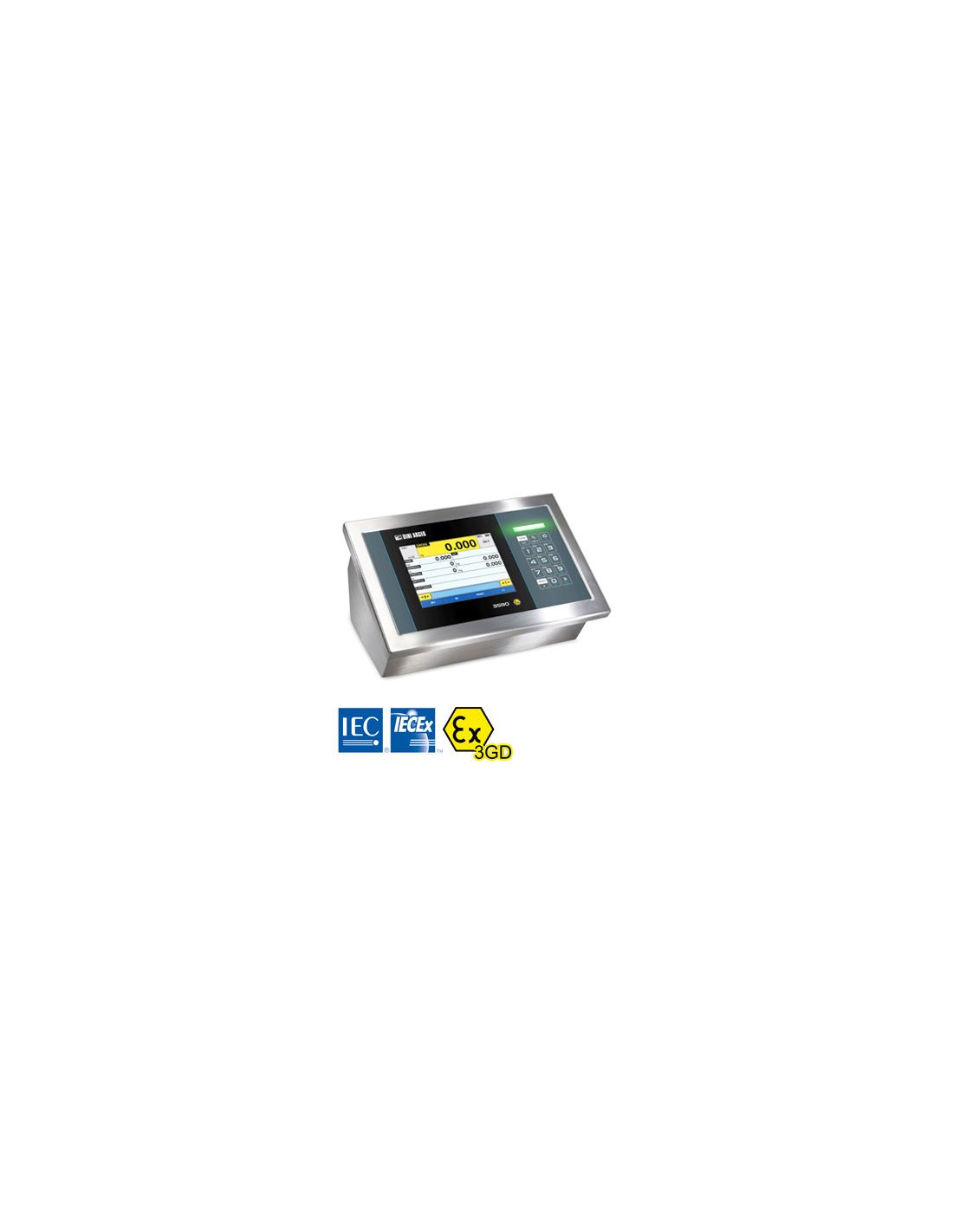

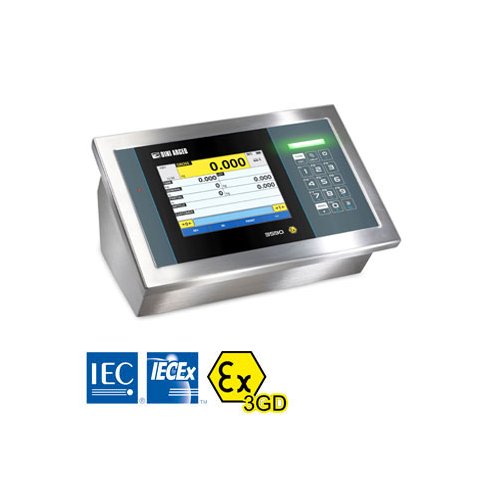

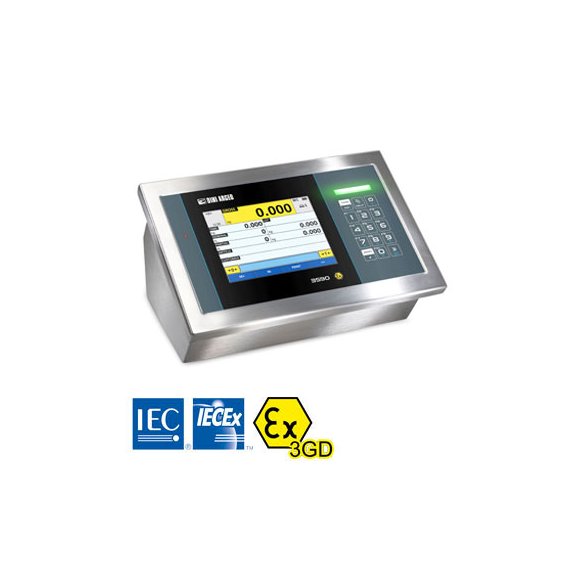

- Display Touch Screen a colori da 5,7′
- Software multilingua.
- Tastiera impermeabile alfanumerica a 15 tasti.
- Semaforo a 3 colori.
- Tastiera touch screen tipo QWERTY, AZERTY o QWERTZ, selezionabile.
- Involucro impermeabile in acciaio INOX, con nuovo sistema di protezione IP68.
- Valvola di depressurizzazione.
- Dimensioni: 280x143x185 mm.
- Adatto per utilizzo su banco, colonna o parete.
- Orologio calendario e memoria dati permanente.
- Alibi Memory di serie, integrata sulla scheda madre.
- Slot per micro SD interna per salvataggio configurazione, loghi e schermate personalizzate (a richiesta).
- Funzioni disponibili con utility DINITOOLS
- Configurazione, data entry e formattazione stampe.
- Salvataggio e archiviazione di tutte le informazioni su PC.
- Back-up completo della configurazione.
- Calibrazione strumentale con valori numerici.
- Personalizzazione delle visualizzazioni.
- Convertitore A/D 24 bit, 4 canali, fino a 3200 conv./sec. con autoselect e fino a 8 punti di linearizzazione segnale.
- 4 Canali analogici indipendenti di lettura del peso (fino a 2 nella versione E-AF03).
- Collegabile a max. 16 celle di carico analogiche da 350 Ohm (45 celle a 1000 Ohm).
- 10.000e o multicampo 3 x 3000e @ 0,3 µV/d in versione omologata per uso legale CE-M.
- 1.000.000 divisioni visualizzabili per uso interno di fabbrica con risoluzione interna fino a 3.000.000 di punti.
- Collegabile a stampanti ed etichettatrici con programmazione libera dei formati di stampa.
- Alimentazione a 110-240 Vac oppure 12-24 Vdc Max. 25.2W
COMPLETA PROGRAMMABILITÀ PER APPLICATIVI PERSONALIZZATI
- Grazie all’area di sviluppo integrata, è possibile crearsi in autonomia applicativi completamente personalizzati:
- Programmi di pesatura specifici secondo esigenze del cliente
- Programmi di pesatura su misura per sostituzione di terminali in impianti pre-esistenti
- Procedure guidate, messaggistica per l’operatore
- Gestione delle porte seriali, personalizzazione dei protocolli
- Gestione completa dell’I/O digitale
- Automazioni sequenziali o simultanee
- Data entry, archivi su misura
SEZIONE I/O
- 1 Porta ETHERNET di serie interna, per collegamento al sistema informatico aziendale (esclude una porta seriale).
- 2 Porta seriali RS232 su morsetti, per collegamento a stampante, PC, modulo radio e interfacce opzionali.
- 1 Porta seriale RS232/RS485 su morsetti, per collegamento a ripetitore, bilancia remota, lettori di badge oppure celle di carico digitali.
- 4 uscite optoisolate di serie, espandibili fino a 16 con scheda opzionale.
- 2 ingressi optoisolati di serie, espandibili fino a 8 con scheda opzionale.
- Interfaccia Profibus esterna (opzionale), per gestione dell’automazione.
- Interfaccia Modbus RTU.
- Connessione Bluetooth opzionale, per programmazione rapida degli archivi senza fili, tramite PC, tablet o smartphone.
- L’uscita analogica DAC16O necessita della scheda di espansione IOEXPB.
